상품 이름 | 3상 태양 열펌프 인버터 | 전압 | 380V/220V |
---|---|---|---|
주파수 | 50 hz/60hz | 출력 전원 | 0.75kw-250kw |
색 | 불레와 백색 | 보증 | 18 몽테를스 |
하이 라이트 | 380V 220V 3상 태양 인버터,IP20 3상 태양 인버터,IP65 태양 VFD 제어기 |

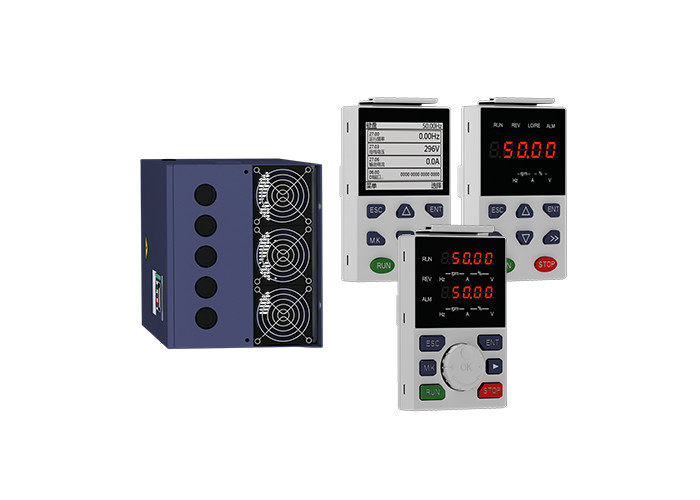

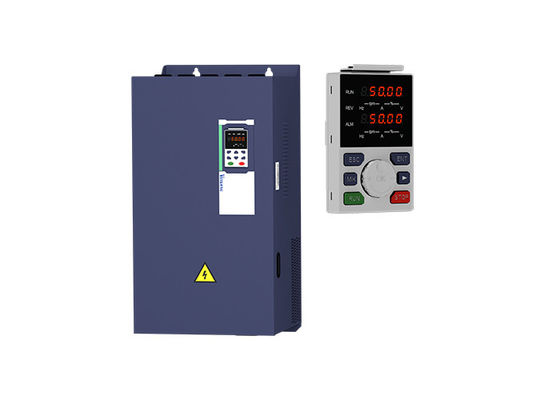

380V 220V 3상 태양 인버터 태양 IP20 IP65 VFD 제어기
MPPT 99.9% 태양 열펌프 인버터 75 kw 100 에이치피 90 kw 120 에이치피 110 kw 150 에이치피 태양 vfd
전기 규격서와 거듭제곱 차수
220V | 380V | |
맥스 입력 직류전압 | 450V | 810V |
직류전압은 이릅니다 | 150~450VDC | 300~810VDC |
정상 작업 직류전압 | 260V-400V | 400V-650V |
추천된 입력 햄프프트 전압 | 330V | 550V |
MPPT 효율 | >99% | |
정격 출력 전압 | 1/3 단계 220VAC | 3 단계 380-480VAC |
출력 주파수 범위 | 50/60Hz | |
기계의 맥스 효율성 | 99% | |
파워 레인지 | 220v 0.75 kw 내지 75 kw, 380v 1.5kw-160kw | |
냉각 방식 | 공기 냉각법 | |
보호 급 | IP20/IP65 | |
높이 | 아래 1000m ; 모든 추가적 100m을 위한 위에서 말한 1%. | |
표준 | CE / ROHS |
다음을 주목했습니다 우리는 태양 전지판 에너지가 태양 펌프 파워 보다 더 높은 1.3-1.4 시간이어야 한다고 제안합니다 ,
그리고 태양 펌프 역변환기 전력은 태양 펌프 보다 상위 계층이어야 합니다.
태양 열펌프가 100m 보다 더 높게 인버터에 능가할 때,
그것은 출력 반응기 또는 상위 계층 역변환 장치를 갖추고 있어야 합니다.
태양 전지판을 위해, 프머피가 인 인버터와 태양 전지판의 전체 VOC 결코 최대 직류전압도 추천하지 않습니다
380V 펌프를 위한 530V와 220V 펌프를 위한 305V.






220V 단일 상 모터 접속을 위해
1 : (시동 축전기 없이) 단일 상 비동기식 모터 배선 배치 방법 :
주목하세요 : U는 기동 권선과 일하는 와인딩의 공통 단부에 연결되고, V가 기동 권선에 연결되고, W가 일하는 와인딩에 연결됩니다 ;
회전식 안내가 정확하지 않으면 비동시적인 단일-위상이 자동차로 나른다고, 당신은 V와 W 배선 또는 세트 P22.13=1을 바꿀 수 있습니다.
첫번째 솔루션 : 세트는 P11.01=1 (축전기 없는 단일 상 전동기형)을 매개변수화하거나, 솔루션을 지지합니다 : 당신의 모터 주파수가 60HZ이면 당신의 모터 주파수가 50 hz 또는 세트 P00.11=32 이면 P00.11=31에서 설정하세요
220V 단일 상 모터 접속을 위해
2 : (축전기로) 싱글-피하세 비동기식 모터 배선 배치 방법
Notice1 :첫번째 솔루션 : 전원 터미널 U와 V에 모터 케이블을 연결하고 (보호를 보호하는 출력 단계 손실) 세트 매개 변수 P23.15=0에 BSC 방식에 들어가거나 해결책을 지지하세요 : 당신의 모터 주파수가 60HZ이면 당신의 모터 주파수가 50HZ 또는 세트 P00.11=22 이면 매크로 P00.11=21에서 설정하세요
