상품 이름 | 380V 440V 315KW 355KW 400KW 주파수 인버터 | 애플리케이션 | 직물, 패키징, 압출기, 팬들, 펌프, CNC, 승강기와 크레인, 기타 등등 |
---|---|---|---|
제어 모드 | V/F, SVC, VC, 토크 제어 | 통신 | RS485、Profinet |
키패드 | 주도하는 / LCD | 중량 | 160KG |
하이 라이트 | 400KW 가변 주파수 드라이브 역변환기,355KW 가변 주파수 드라이브 역변환기,315KW 주파수 역변환기 드라이브 |

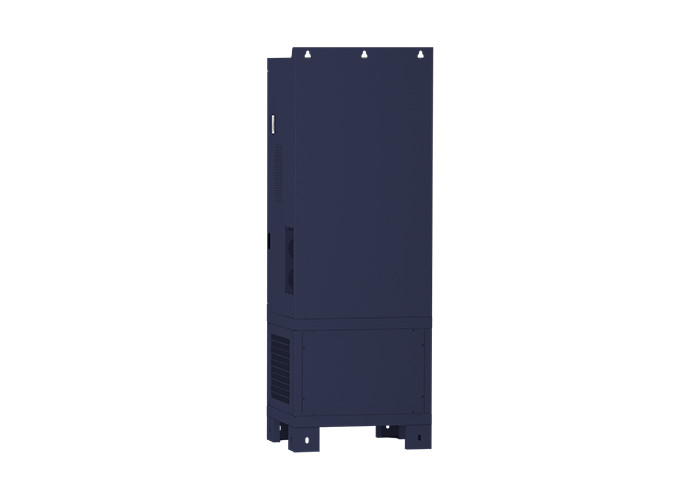

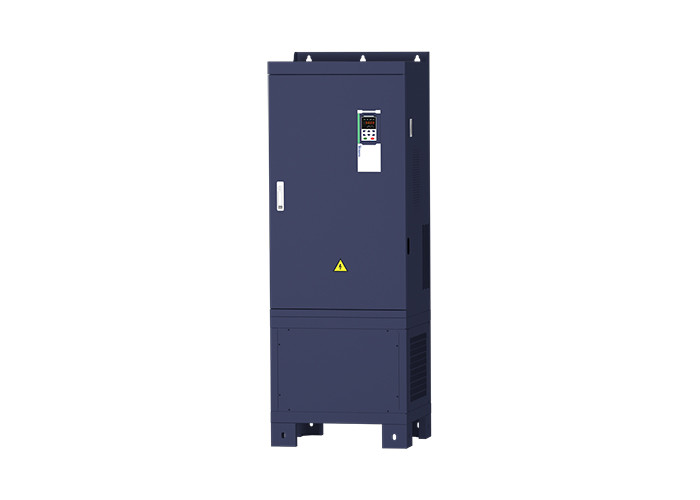

비동기식 모터를 위한 380V 440V 315KW 355KW 400KW 주파수 인버터 VFD
1. 독립적 덕트 설계
인버터에 들어가고, 단락과 다른 결점을 야기시키고 신뢰성을 향상시키는 먼지를 효과적으로 방지한 독립적 공기 덕트 설계
더 큰 공기 용적을 사용하세요, 그러면 팬을 냉각시키는 장수는 효과적으로 인버터 이 내부 온도 상승을 감소시키고 인버터의 믿을 만하고 안정적인 작동을 보증합니다.
2. 외부장치 없는 위치 설정 성능
모터 피드백 없이 위치 조정을 수행하기 위해 IPM 모터를 사용하세요. IPM 모터에서 전기적 돌출은 외부 피드백 장치를 사용하지 않고 속도, 방향과 회전자 위치를 발견하는 것을 가능하게 합니다.
PLC 없는 위치결정 기능성. 드라이브워크스스의 시각 프로그래밍은 위치 조정과 같은 사용자에게 권력을 주는 것에 의한 외부 제어기들이 주문 제작된 기능을 만들 필요성을 없앱니다.
기술의 상술
항목 |
명세서 |
|
입력 |
입력 전압 |
1 phase/3phase 220V :200V~240V 3 단계 380V-480V :380V~480V |
허락된 전압 변동값 범위 |
-15%~10% |
|
입력 주파수 |
50Hz / 60Hz, 변동 5% 이하 |
|
출력 |
출력 전압 |
3개 단계 :0~input 전압 |
과부하 용량 |
범용 애플리케이션 :정격 전류 중 150%를 위한 60대 저 부하 적용 :정격 전류 중 120%를 위한 60대 |
|
제어 |
제어 모드 |
V/f 제어 부모 동반 카드(SVC) 없는 몰지각한 흐름 벡터 제어 센서 속도 플럭스 벡터는 부모 동반 카드 (VC)로 통제합니다 |
작동 모드 |
속도 제어, 토크 제어 (SVC와 VC) |
|
속도 범위 |
1:100 (V/f) 1:200 (서비스) 1:1000 (VC) |
|
속도 제어 정확도 |
±0.5% (V/f) ±0.2% (서비스) ±0.02% (VC) |
|
응답 속도 |
5Hz(V/f) 20Hz(SVC) 50Hz(VC) |
|
주파수 범위 |
0.00~600.00Hz(V/f) 0.00~200.00Hz(SVC) 0.00~400.00Hz(VC) |
|
입력 주파수 결의안 |
디지털 설정 : 0.01 Hz 아날로그 설정 : 최대 주파수 X 0.1% |
|
벤처기업 토크 |
150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
토크 제어 정확도 |
SVC :5Hz10%, 위쪽에 5Hz5% 이내에 VC :3.0% |
|
V/f는 구부러집니다 |
V / F 곡선 타입 : 직선, 다중 지점, 전력 기능, V / F 분리 ; 토크 부스트 지원 : 자동 토크 부스트 (공장의 설정), 매뉴얼 토크 부스트 |
|
경사로를 주는 주파수 |
선인 지원과 S 곡선 가속과 감속 ; 가속 그리고 감속 시간 설정 범위 0.00s ~ 60000s의 4개 그룹 |
|
직류버스 전압 제어기 |
과전압 실속 제어 : 전압 결점을 건너 뛰기를 회피하기 위해 출력 주파수를 조정함으로써 모터의 발전을 제한하세요 ;
부족 전압 실속 제어 : 편요 실패를 피하기 위한 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요
프d맥스 제어 : 초과 전압 여행을 피하기 위한 출력 주파수를 조정함으로써 모터에 의해 발생된 동력 량을 제한하세요 ; 프d민 제어 : 약진 부족 전압 결점을 회피하기 위해, 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요 |
|
운반기 주파수 |
1kHz~12kHz (타입에 의존하는 바리스) |
|
개시법 |
직접적 스타트는 (통조림으로 만들고 중첩된 DC 브레이크입니다) ; 속도 추적 시작 |
|
중지 방법 |
감속은 멈춥니다 있을 수 있고 DC 제동을 중첩시켰습니다) ; 멈추는 것을 자유롭게 합니다 |
|
마인컨트롤 기능 |
조깅 통제, 축 늘어짐 통제, 최고 16까지 속도 조작, 위험한 속도 무효, 변동 주파수 작동, 가속과 자극 제동 위에서, 감속 타임 스위칭, VF 분리, 과정 피드 제어, 수면과 웨이크업 기능, 짜맞춘 단순한 PLC 논리, 사실상 입/출력 단, 내장 딜레이 부대, 짜맞춘 비교부와 논리부, 매개 변수 백업과 회수, 완전한 결점 기록, 결점 리셋, 자동차 패러미터프리스위칭, 소프트웨어 교환 출력 배선, 단말기 업 / 우여곡절의 2개 그룹 |
|
기능 |
키패드 |
LED 디지털 건반과 LCD 키패드(선택) |
통신 |
표준 : 모드 버스 통신 (개발에서) 열리고 PROFINET |
|
부모 동반은 카드를 냅니다 |
증분형 엔코더는 카드 (차동 출력과 개방 컬렉터)을 조화시킵니다, 로터리 트랜스포머가 카드를 냅니다 |
|
정보 입력 단말 |
표준 : 그 중에 하나가 고속 펄스입력 최고 50kHz를 지원하는 5개의 디지털 입력 터미널 ; 2 아날로그 입력 단자가 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전원 입력을 지원합니다 ; 옵션 카드 : 4개의 디지털 입력 터미널 2개의 아날로그 입력 terminals.support-10V-+10V 전압 입력 |
|
비단자 |
표준 : 1개의 디지털 출력 터미널 ; 1개의 고속 펄스 출력 기구 터미널 (오픈 컬렉터 타입)이 0 ~ 50kHz 광장 웨이브 신호 출력을 지원합니다 ; 1 릴레이 출력 단말기 (두번째 중계기가 선택입니다) 2개의 아날로그 출력 터미널이 0 ~ 20mA 현 생산량 또는 0 ~ 10V 전압 출력을 지원합니다 ; 옵션 카드 : 4개의 디지털 출력 터미널 |
|
보호 |
방지 기능을 위해 6 장 문제해결과 대응책을 언급하세요 |
|
환경 |
설치 위치 |
실내이, 어떤 직사광선, 먼지, 부식성 가스, 연소성 가스, 석유 연기, 증기, 물방울 또는 소금. |
높이 |
높이가 100m까지 증가하면 0-3000m.inverter는 높이 더 높은 than1000m과 정격 출력 전류가 1%까지 감소할 것인지 낮춰지게 될 것입니다 |
|
대기 온도 |
-10' C~ +40' C, 온도가 1' C까지 증가하면 최대 50' C (대기 온도가 40' C와 50' C의 사이에 있다면 낮춰지게 되) 정격 출력 전류는 1.5%까지 감소합니다 |
|
습도 |
압축되는 것 없이, 95%RH 이하 |
|
진동 |
5.9 m/s2 (0.6 g) 이하 |
|
저장 온도 |
-20' C ~ +60' C |
|
다른 사람 |
설치 |
트랜스무럴인 벽에 붙여진, 바닥 통제된 상자 |
보호 수준 |
IP20 |
|
냉각 방식 |
강제 공기 냉각 |
|
EMC |
CE ROHS |
내부 EMC 필터 EN61800-3에 따릅니다 범주 C3 3번째 환경 |
제품 응용
FAQ :
1. 당신은 어떠한 전압 범위를 지원할 수 있습니까?
단일-위상 220v 입력, 싱글-피하세 220v 출력 ;
단일-위상 220v 입력, 3상 220v 출력 ;
3상 220v 입력, 3상 220v 출력 ;
단일-위상 220v 입력, 3상 380v 출력 ;
0.4KW-710KW로부터, 380v 입력, 380v 출력.
2. 패키지의 표준이 무엇입니까?
37 kw 아래에, 그것은 통 패키지입니다 ; 45 kw 그리고 위쪽에 그것은 나무로 된 패키지입니다.
3. 당신은 OEM 사업을 받아들입니까?
우리는 당신의 오트헤리즘으로 OEM과 ODM을 받아들입니다.
