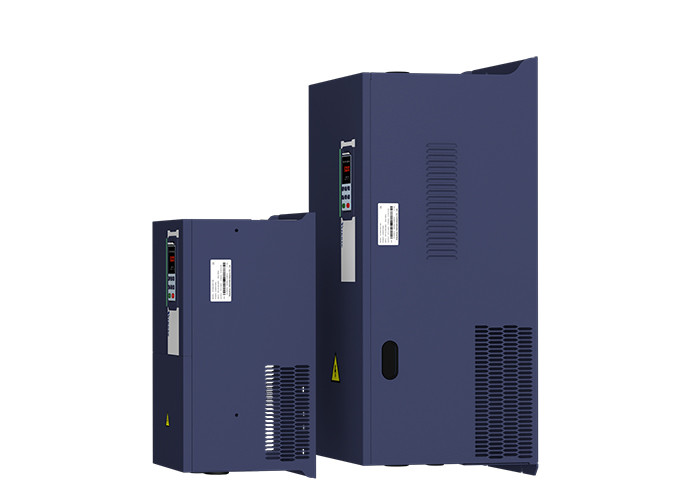

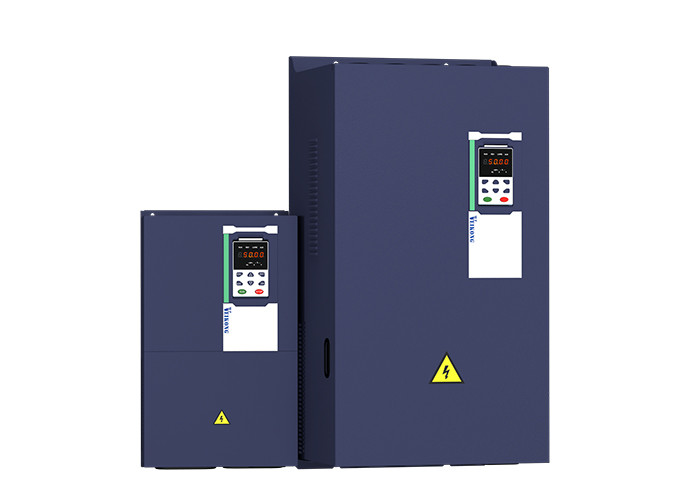

자동화 장비를 위한 45KW 55KW 75KW Vfd 주파수 변환기

항목

명세서

입력

입력 전압

1 phase/3phase 220V :200V~240V

3 단계 380V-480V :380V~480V

허락된 전압 변동값 범위

-15%~10%

입력 주파수

50Hz / 60Hz, 변동 5% 이하

출력

출력 전압

3개 단계 :0~input 전압

과부하 용량

범용 애플리케이션 :정격 전류 중 150%를 위한 60대

저 부하 적용 :정격 전류 중 120%를 위한 60대

제어

제어 모드

V/f 제어

부모 동반 카드(SVC) 없는 몰지각한 흐름 벡터 제어

센서 속도 플럭스 벡터는 부모 동반 카드 (VC)로 통제합니다

작동 모드

속도 제어, 토크 제어 (SVC와 VC)

속도 범위

1:100 (V/f)

1:200 (서비스)

1:1000 (VC)

속도 제어 정확도

±0.5% (V/f)

±0.2% (서비스)

±0.02% (VC)

응답 속도

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

주파수 범위

0.00~600.00Hz(V/f)

0.00~200.00Hz(SVC)

0.00~400.00Hz(VC)

입력 주파수 결의안

디지털 설정 : 0.01 Hz

아날로그 설정 : 최대 주파수 Ｘ 0.1%

벤처기업 토크

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

토크 제어 정확도

SVC :5Hz10%, 위쪽에 5Hz5% 이내에

VC :3.0%

V/f는 구부러집니다

Ｖ / Ｆ 곡선 타입 : 직선, 다중 지점, 전력 기능, Ｖ / Ｆ 분리 ;

토크 부스트 지원 : 자동 토크 부스트 (공장의 설정), 매뉴얼 토크 부스트

경사로를 주는 주파수

선인 지원과 Ｓ 곡선 가속과 감속 ;

가속 그리고 감속 시간 설정 범위 0.00s ~ 60000s의 4개 그룹

직류버스 전압 제어기

과전압 실속 제어 : 전압 결점을 건너 뛰기를 회피하기 위해 출력 주파수를 조정함으로써 모터의 발전을 제한하세요 ;

부족 전압 실속 제어 : 편요 실패를 피하기 위한 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요

프d맥스 제어 : 초과 전압 여행을 피하기 위한 출력 주파수를 조정함으로써 모터에 의해 발생된 동력 량을 제한하세요 ;

프d민 제어 : 약진 부족 전압 결점을 회피하기 위해, 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요

운반기 주파수

1kHz~12kHz (타입에 의존하는 바리스)

개시법

직접적 스타트는 (통조림으로 만들고 중첩된 DC 브레이크입니다) ; 속도 추적 시작

중지 방법

감속은 멈춥니다 있을 수 있고 DC 제동을 중첩시켰습니다) ; 멈추는 것을 자유롭게 합니다

마인컨트롤 기능

조깅 통제, 축 늘어짐 통제, 최고 16까지 속도 조작, 위험한 속도 무효, 변동 주파수 작동, 가속과 자극 제동 위에서, 감속 타임 스위칭, VF 분리, 과정 피드 제어, 수면과 웨이크업 기능, 짜맞춘 단순한 PLC 논리, 사실상 입/출력 단, 내장 딜레이 부대, 짜맞춘 비교부와 논리부, 매개 변수 백업과 회수, 완전한 결점 기록, 결점 리셋, 자동차 패러미터프리스위칭, 소프트웨어 교환 출력 배선, 단말기 업 / 우여곡절의 2개 그룹

기능

키패드

LED 디지털 건반과 LCD 키패드(선택)

통신

표준 :

모드 버스 통신

(개발에서) 열리고 PROFINET

부모 동반은 카드를 냅니다

증분형 엔코더는 카드 (차동 출력과 개방 컬렉터)을 조화시킵니다, 로터리 트랜스포머가 카드를 냅니다

정보 입력 단말

표준 :

그 중에 하나가 고속 펄스입력 최고 50kHz를 지원하는 5개의 디지털 입력 터미널 ;

2 아날로그 입력 단자가 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전원 입력을 지원합니다 ;

옵션 카드 :

4개의 디지털 입력 터미널

2개의 아날로그 입력 terminals.support-10V-+10V 전압 입력

비단자

표준 :

1개의 디지털 출력 터미널 ;

1개의 고속 펄스 출력 기구 터미널 (오픈 컬렉터 타입)이 0 ~ 50kHz 광장 웨이브 신호 출력을 지원합니다 ;

1 릴레이 출력 단말기 (두번째 중계기가 선택입니다)

2개의 아날로그 출력 터미널이 0 ~ 20mA 현 생산량 또는 0 ~ 10V 전압 출력을 지원합니다 ;

옵션 카드 : 4개의 디지털 출력 터미널

보호

방지 기능을 위해 6 장 문제해결과 대응책을 언급하세요

환경

설치 위치

실내이, 어떤 직사광선, 먼지, 부식성 가스, 연소성 가스, 석유 연기, 증기, 물방울 또는 소금.

높이

높이가 100m까지 증가하면 0-3000m.inverter는 높이 더 높은 than1000m과 정격 출력 전류가 1%까지 감소할 것인지 낮춰지게 될 것입니다

대기 온도

-10' C~ +40' Ｃ, 온도가 1' Ｃ까지 증가하면 최대 50' Ｃ (대기 온도가 40' Ｃ와 50' Ｃ의 사이에 있다면 낮춰지게 되) 정격 출력 전류는 1.5%까지 감소합니다

습도

압축되는 것 없이, 95%RH 이하

진동

5.9 m/s2 (0.6 g) 이하

저장 온도

-20' Ｃ ~ +60' Ｃ

다른 사람

설치

트랜스무럴인 벽에 붙여진, 바닥 통제된 상자

보호 수준

IP20

냉각 방식

강제 공기 냉각

EMC

CE ROHS

내부 EMC 필터

EN61800-3에 따릅니다

범주 C3

3번째 환경
