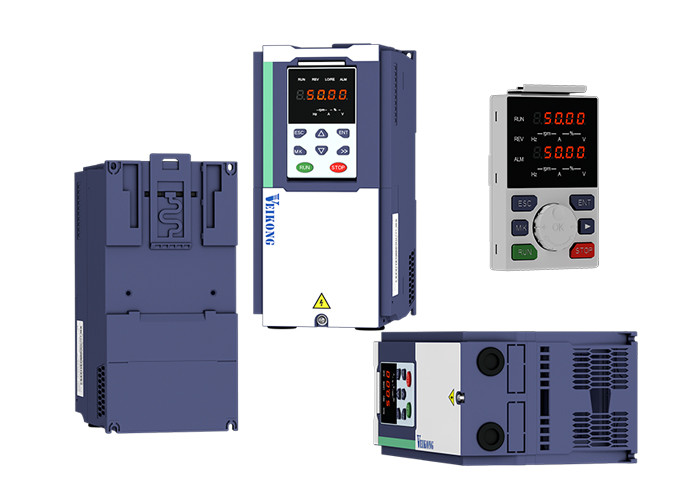

분쇄기 적용 ac 드라이브 역변환기를 위한 5.5KW 벡터 제어 VFD
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VEIKONG |
| 인증 | CE |
| 모델 번호 | VFD500-PV |
| 최소 주문 수량 | 1 |
| 가격 | Negotiable |
| 포장 세부 사항 | 45 kw 사용 나무 상자에서 시작한 권력 45 이하 kw 사용 통 |
| 배달 시간 | 3 일, 발주량에 의존합니다 |
| 지불 조건 | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력 | 달 당 15000pcs |
제품 상세 정보
| 상품 이름 | 5.5 kw VFD | 전압 | 220v/380v |
|---|---|---|---|
| 타입 | AC 인버터 | 힘 | 5.5kw/7.5마력 |
| 보증 | 18개월 | Igbt | 인피네온 |
제품 설명
분쇄기 적용 ac 드라이브 역변환기를 위한 5.5KW 벡터 제어 VFD
고성능
1. 더 정확한 모터 자동 동조
2. 진보적 열리고 가까운 루프 벡터 제어
3. 결함 예방 시간을 줄이는 완전한 전압과 전류 제어
4가지 다수 정지 모드와 인스턴트식품 정지
5. 0.75kW~7100kW (3상 400V)
특징
- 고성능 벡터 보편적 플랫폼, 아주 새로운 모터 콘트롤 알고리즘.
- 동시에 일어나고 비동기 구동은 통합됩니다, 개방 루프와 폐쇄 고리가 포괄적입니다.
- 소프트웨어와 하드웨어 모듈 설계 요구조건, 강한 확장 성능.
- 다양한 응용 프로그램을 커버한 풍부한 인터페이스 부속물.
- 북 디자인, 저장 설치 공간.

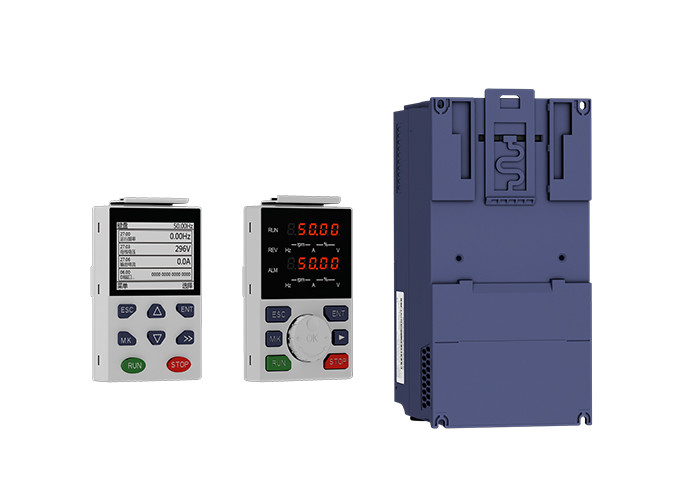

- 편리한 키보드 디자인을 최대한 좋게 만들고 새로운 외장 키보드를 지원하세요.
- 상부 및 하부 곧은 통풍관은 DC 선풍기들에 의해 열기를 식히도록 설계됩니다.
- 제품 안정성과 신뢰성을 보장하기 위해 세개의 견딜수 있는 페인트를 분사하는 PCB.
VFD500 파라미터 분포 목록
| 분류 | 매개 변수 집합 | 페이지 |
| 공통 매개 변수 | 00 : 기본적 기능 | 페이지 30 |
| 01 : 주파수 원 선택 | 페이지 32 | |
| 02 : 시작과 정지 | 페이지 37 | |
| 03 : 경사로와 Ｓ 곡선 | 페이지 39 | |
| 04 : 아날로그와 펄스입력 | 페이지 41 | |
| 05 : 아날로그와 펄스 출력 기구 | 페이지 45 | |
| 06 : 디지털 입력 (DI)를 다기능하세요 | 페이지 46 | |
| 07 : 디지털 출력(DO)를 다기능하세요 | 페이지 49 | |
| 08 : 디지털 출력 설정 | 페이지 51 | |
| 모터 콘트롤 | 10 : 인코더 유형 | 페이지 53 |
| 11 : Motor1 요소 | 페이지 54 | |
| 12 : Motor1 프프컨트롤 매개 변수 | 페이지 56 | |
| 13 : Motor1 벡터 콘트롤파라미터 | 페이지 58 | |
| 14 : 토크 제어 | 페이지 59 | |
| 16 : 에너지 절약 제어 | 페이지 61 | |
| 디스플레이와 보호 | 20 : 시용자가 정의하는 매개 변수 | 페이지 62 |
| 21 : 키패드와 디스플레이 | 페이지 63 | |
| 22 : AC 드라이브 구성 | 페이지 65 | |
| 23 : 드라이브 보호 기능 설정 키 | 페이지 67 | |
| 24 : 모터보호 매개 변수 | 페이지 70 | |
| 25 : 결점 추적 매개 변수 | 페이지 72 | |
| 26 : 결점 레코딩 파라메타 | 페이지 72 | |
| 27 : 감시 매개변수 | 페이지 74 | |
| 통신 | 30 : 모드 버스 통신 | 페이지 75 |
| 애플리케이션 | 40 : 절차 PID 기능 | 페이지 77 |
| 41 : 슬립 기능 | 페이지 81 | |
| 42 : 단순한 PLC | 페이지 82 | |
| 43 : 프로그램가능 지연 장치 | 페이지 84 | |
| 44 : 비교기와 논리부 / 제어기 | 페이지 86 | |
| 45 : 다기능 반대 | 페이지 90 | |
| 모터 2 | 60 : Motor2 기초 매개변수 | 페이지 91 |
| 61 : Motor2 매개 변수 | 페이지 91 | |
| 62 : Motor2 VF 제어 변수 | 페이지 92 | |
| 63 : Motor2 벡터 제어 변수 | 페이지 92 |
기술의 매개 변수 :
| 항목 | 명세서 | |
| 입력 | 이누푸트 전압 |
1 phase/3phase 220V :200V~240V 3 단계 380V-480V :380V~480V |
| 허락된 전압 변동값 범위 | -15%~10% | |
| 입력 주파수 | 50Hz / 60Hz, 변동 5% 이하 | |
| 출력 | 출력 전압 | 3개 단계 :0~input 전압 |
| 과부하 용량 |
범용 애플리케이션 :정격 전류 중 150%를 위한 60대 저 부하 적용 :정격 전류 중 120%를 위한 60대 |
|
| 제어 | 제어 모드 |
V/f 제어 부모 동반 카드(SVC) 없는 몰지각한 흐름 벡터 제어 센서 속도 플럭스 벡터는 부모 동반 카드 (VC)로 통제합니다 |
| 작동 모드 | 속도 제어, 토크 제어 (SVC와 VC) | |
| 속도 범위 |
1:100 (V/f) 1:200 (서비스) 1:1000 (VC) |
|
| 속도 제어 정확도 |
±0.5% (V/f) ±0.2% (서비스) ±0.02% (VC) |
|
| 응답 속도 |
5Hz(V/f) 20Hz(SVC) 50Hz(VC) |
|
| 주파수 범위 |
0.00~600.00Hz(V/f) 0.00~200.00Hz(SVC) 0.00~400.00Hz(VC) |
|
| 입력 주파수 결의안 |
디지털 설정 : 0.01 Hz 아날로그 설정 : 최대 주파수 Ｘ 0.1% |
|
| 벤처기업 토크 |
150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
| 토크 제어 정확도 |
SVC :5Hz10%, 위쪽에 5Hz5% 이내에 VC :3.0% |
|
| V/f는 구부러집니다 |
Ｖ / Ｆ 곡선 타입 : 직선, 다중 지점, 전력 기능, Ｖ / Ｆ 분리 ; 토크 부스트 지원 : 자동 토크 부스트 (공장의 설정), 매뉴얼 토크 부스트 |
|
| 경사로를 주는 주파수 |
선인 지원과 Ｓ 곡선 가속과 감속 ; 가속 그리고 감속 시간 설정 범위 0.00s ~ 60000s의 4개 그룹 |
|
| 직류버스 전압 제어기 |
과전압 실속 제어 : 전압 결점을 건너 뛰기를 회피하기 위해 출력 주파수를 조정함으로써 모터의 발전을 제한하세요 ;
부족 전압 실속 제어 : 편요 실패를 피하기 위한 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요
프d맥스 제어 : 초과 전압 여행을 피하기 위한 출력 주파수를 조정함으로써 모터에 의해 발생된 동력 량을 제한하세요 ; 프d민 제어 : 약진 부족 전압 결점을 회피하기 위해, 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요 |
|
| 운반기 주파수 | 1kHz~12kHz (타입에 의존하는 바리스) | |
| 개시법 | 직접적 스타트는 (통조림으로 만들고 중첩된 DC 브레이크입니다) ; 속도 추적 시작 | |
| 중지 방법 | 감속은 멈춥니다 있을 수 있고 DC 제동을 중첩시켰습니다) ; 멈추는 것을 자유롭게 합니다 | |
| 마인컨트롤 기능 | 조깅 통제, 축 늘어짐 통제, 최고 16까지 속도 조작, 위험한 속도 무효, 변동 주파수 작동, 가속과 자극 제동 위에서, 감속 타임 스위칭, VF 분리, 과정 피드 제어, 수면과 웨이크업 기능, 짜맞춘 단순한 PLC 논리, 사실상 입/출력 단, 내장 딜레이 부대, 짜맞춘 비교부와 논리부, 매개 변수 백업과 회수, 완전한 결점 기록, 결점 리셋, 모터 매개변수 무료 스위칭, 소프트웨어 교환 출력 배선, 단말기 업 / 우여곡절의 2개 그룹 | |
VEIKONG VFD는 유명한 브랜드 VFD를 대체합니다
