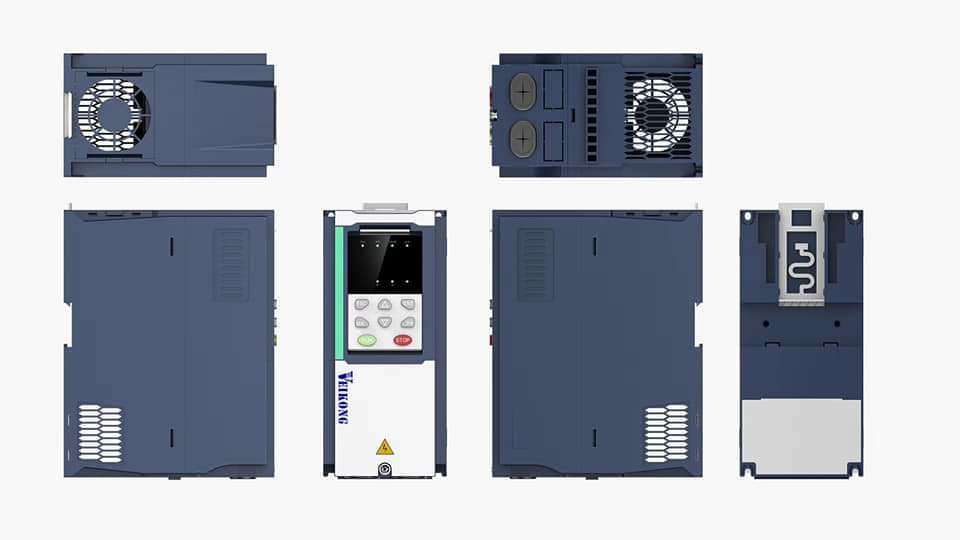

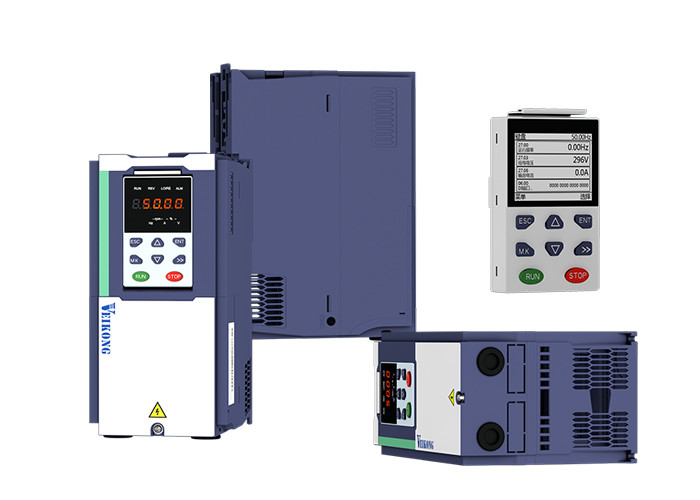

압출기 기계를 위한 0.75kw-710kw 한 개의 단계 VFD 제어기 3명

1 phase/3phase 220V :200V~240V

3 단계 380V-480V :380V~480V

범용 애플리케이션 :정격 전류 중 150%를 위한 60대

저 부하 적용 :정격 전류 중 120%를 위한 60대

V/f 제어

부모 동반 카드(SVC) 없는 몰지각한 흐름 벡터 제어

센서 속도 플럭스 벡터는 부모 동반 카드 (VC)로 통제합니다

1:100 (V/f)

1:200 (서비스)

1:1000 (VC)

±0.5% (V/f)

±0.2% (서비스)

±0.02% (VC)

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

0.00~600.00Hz(V/f)

0.00~200.00Hz(SVC)

0.00~400.00Hz(VC)

디지털 설정 : 0.01 Hz

아날로그 설정 : 최대 주파수 Ｘ 0.1%

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

SVC :5Hz10%, 위쪽에 5Hz5% 이내에

VC :3.0%

Ｖ / Ｆ 곡선 타입 : 직선, 다중 지점, 전력 기능, Ｖ / Ｆ 분리 ;

토크 부스트 지원 : 자동 토크 부스트 (공장의 설정), 매뉴얼 토크 부스트

선인 지원과 Ｓ 곡선 가속과 감속 ;

가속 그리고 감속 시간 설정 범위 0.00s ~ 60000s의 4개 그룹

과전압 실속 제어 : 전압 결점을 건너 뛰기를 회피하기 위해 출력 주파수를 조정함으로써 모터의 발전을 제한하세요 ;

부족 전압 실속 제어 : 편요 실패를 피하기 위한 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요

프d맥스 제어 : 초과 전압 여행을 피하기 위한 출력 주파수를 조정함으로써 모터에 의해 발생된 동력 량을 제한하세요 ;

프d민 제어 : 약진 부족 전압 결점을 회피하기 위해, 출력 주파수를 조정함으로써 모터의 소비 전력을 제어하세요

직접적 스타트는 (통조림으로 만들고 중첩된 DC 브레이크입니다) ; 속도 추적 시작

표준 :

모드 버스 통신

(개발에서) 열리고 PROFINET

표준 :

그 중에 하나가 고속 펄스입력 최고 50kHz를 지원하는 5개의 디지털 입력 터미널 ;

2 아날로그 입력 단자가 0 ~ 10V 전압 입력 또는 0 ~ 20mA 전원 입력을 지원합니다 ;

옵션 카드 :

4개의 디지털 입력 터미널

2개의 아날로그 입력 terminals.support-10V-+10V 전압 입력

표준 :

1개의 디지털 출력 터미널 ;

1개의 고속 펄스 출력 기구 터미널 (오픈 컬렉터 타입)이 0 ~ 50kHz 광장 웨이브 신호 출력을 지원합니다 ;

1 릴레이 출력 단말기 (두번째 중계기가 선택입니다)

2개의 아날로그 출력 터미널이 0 ~ 20mA 현 생산량 또는 0 ~ 10V 전압 출력을 지원합니다 ;

옵션 카드 : 4개의 디지털 출력 터미널

내부 EMC 필터

EN61800-3에 따릅니다

범주 C3

3번째 환경
